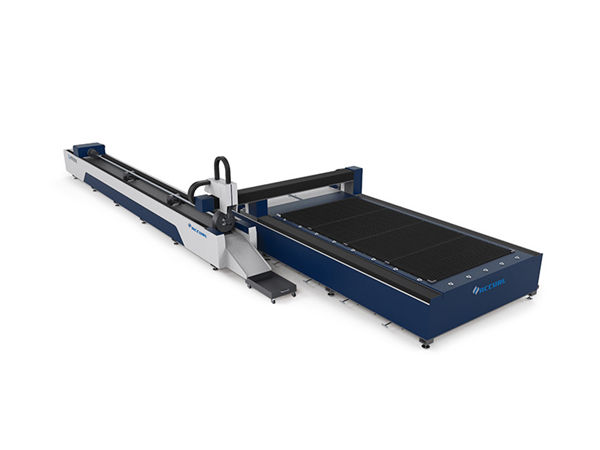

మెటల్ గొట్టాలు 3 డి లేజర్ కట్టింగ్ మెషిన్ / ఆటో పైప్ కటింగ్ మెషిన్

మెటల్ గొట్టాలు 3 డి లేజర్ కట్టింగ్ మెషిన్ / ఆటో పైప్ కటింగ్ మెషిన్

వస్తువు యొక్క వివరాలు


ధృవీకరణ: CE
చెల్లింపు & షిప్పింగ్ నిబంధనలు:
కనిష్ట ఆర్డర్ పరిమాణం: 1 సెట్
ధర: చర్చించదగినది
ప్యాకేజింగ్ వివరాలు: 1 * 20GP కంటైనర్
డెలివరీ సమయం: 30 రోజులు
చెల్లింపు నిబంధనలు: ఎల్ / సి, డి / ఎ, టి / టి, డి / పి, వెస్ట్రన్ యూనియన్, ఎల్ / సి
సరఫరా సామర్థ్యం: నెలకు 50 సెట్లు

వివరణాత్మక ఉత్పత్తి వివరణ


అప్లికేషన్ ::అన్ని మెటల్ మెటీరియల్మందం తగ్గించడం:ఎస్ఎస్ 10 ఎంఎం వరకు, ఎంఎస్ 22 సెం.మీ వరకు
లేజర్ రకం ::ఫైబర్CNC లేదా కాదు ::అవును
శీతలీకరణ మోడ్ ::నీటి శీతలీకరణనియంత్రణ సాఫ్ట్‌వేర్ ::Cypcut
గ్రాఫిక్ ఫార్మాట్ మద్దతు ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTమూల ప్రదేశం::చైనా
మోడల్ సంఖ్య::టై-3015DGఅమ్మకాల తర్వాత సేవ అందించబడింది ::విదేశాలలో సర్వీస్ మెషినరీకి ఇంజనీర్లు అందుబాటులో ఉన్నారు
పునరావృత ఖచ్చితత్వం ::+ -0.03mmనిర్వహణా ఉష్నోగ్రత::0 ° C-45 ° C
పని తేమ ::5%-95%ప్రాసెసింగ్ పరిధి:20-130mmx3000mm
వోల్టేజ్::AC380V ± 10% 50HZ (60HZ)కట్టింగ్ ప్రాంతం:3000 * 1500 మిమీ స్టాండర్డ్, పెద్దది అనుకూలీకరించవచ్చు

మెషిన్ బాడీ


1. మా మెషిన్ బాడీ 8 ఎంఎం స్టీల్ స్ట్రక్చర్, 600 హీట్ ట్రీట్మెంట్, ప్రెసిస్ వెల్డింగ్, వైకల్యం లేకుండా 20 సంవత్సరాల వాడకాన్ని నిర్ధారించుకోండి.
2. మెగ్నీషియం అల్లాయ్ కాస్టింగ్ తో క్రేన్, వైకల్యం లేకుండా బలమైన స్థిరత్వం, వేగవంతమైన కదలిక.
3. మెషిన్ బాడీకి రెండు వైపులా అధిక సామర్థ్య జోనింగ్ ధూమపాన వ్యవస్థ, బలమైన సెగ్మెంటెడ్ డస్ట్ మరియు ధూమపాన సేకరణ, ఇది కార్మికునికి హానిని తగ్గిస్తుంది.
4. దిగుమతి చేసుకున్న ప్రెసిషన్ ఫ్లాంజ్ రిడ్యూసర్ మరియు సర్వో మోటర్, వేగంగా నడుస్తున్న వేగం.
5. మెషిన్ బెడ్‌పై 70 బ్లేడ్లు మరియు 6 స్లైడ్ బార్‌లు, మెషిన్ హెచ్చరికను తగ్గించడానికి క్లోజ్ బ్లేడ్‌లతో, షీట్లను సులభంగా అప్‌లోడ్ చేయడానికి మరియు డౌన్‌లోడ్ చేయడానికి సిలిండర్లతో పనిచేసే స్లైడ్ బార్‌లు.
6. ఫ్లెక్సిబుల్ లోడింగ్ బాక్స్ ముందు మరియు రెండు వైపులా మెషీన్ వర్కింగ్ కండిషన్‌కు నమ్మకంగా ఉంటుంది.

ఫైబర్ లేజర్ కటింగ్ మెషిన్ యొక్క ప్రయోజనం


1) అద్భుతమైన పుంజం నాణ్యత: చిన్న ఫోకస్ వ్యాసం మరియు అధిక పని సామర్థ్యం, అధిక నాణ్యత.
2) అధిక కట్టింగ్ వేగం: కట్టింగ్ వేగం 60 మీ / నిమిషం కంటే ఎక్కువ
3) స్థిరమైన రన్నింగ్: అగ్ర ప్రపంచ దిగుమతి ఫైబర్ లేజర్‌లను స్వీకరించడం, స్థిరమైన పనితీరు, ముఖ్య భాగాలు చేయవచ్చు
100,000 గంటలకు చేరుకోండి;
4) ఫోటోఎలెక్ట్రిక్ మార్పిడి కోసం అధిక సామర్థ్యం: CO2 లేజర్ కట్టింగ్ మెషీన్‌తో పోల్చండి,
ఫైబర్ లేజర్ కట్టింగ్ మెషీన్ మూడు రెట్లు ఫోటోఎలెక్ట్రిక్ మార్పిడి సామర్థ్యాన్ని కలిగి ఉంది
5) తక్కువ ఖర్చు & తక్కువ నిర్వహణ: శక్తిని ఆదా చేయండి మరియు పర్యావరణాన్ని రక్షించండి. ఫోటోఎలెక్ట్రిక్ మార్పిడి రేటు
25-30% వరకు ఉంటుంది. తక్కువ విద్యుత్ శక్తి వినియోగం, ఇది సాంప్రదాయ CO2 లేజర్‌లో 20% -30% మాత్రమే
కట్టింగ్ మెషిన్. ఫైబర్ లైన్ ట్రాన్స్మిషన్ అవసరం లెన్స్ ప్రతిబింబించదు, నిర్వహణ ఖర్చును ఆదా చేస్తుంది;
6) సులభమైన కార్యకలాపాలు: ఫైబర్ లైన్ ప్రసారం, ఆప్టికల్ మార్గం యొక్క సర్దుబాటు లేదు;
7) సూపర్ ఫ్లెక్సిబుల్ ఆప్టికల్ ఎఫెక్ట్స్: కాంపాక్ట్ డిజైన్, సౌకర్యవంతమైన తయారీ అవసరాలకు సులభం.

స్పెసిఫికేషన్


లేజర్ మూలం మాధ్యమంఫైబర్
కట్టింగ్ పరిధి (L * W)3000 మిమీ × 1500 మిమీ
Z యాక్సిల్ స్ట్రోక్250 మి.మీ.
మాక్స్. స్థాన వేగం120 మీ / నిమి
X, Y యాక్సిల్ మాక్స్. వేగాన్ని వేగవంతం చేస్తుంది1.0G
శీతలీకరణ రూపంనీటి శీతలీకరణ
లేజర్ తరంగదైర్ఘ్యం1070nm


లేజర్ మూలం యొక్క అవుట్పుట్ శక్తి



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(ఆప్షనల్)

Min. కట్టింగ్ గ్యాప్0.1 మిమీ
X, Y మరియు Z ఇరుసుల స్థాన ఖచ్చితత్వం± 0.03 మిమీ
X, Y మరియు Z ఇరుసుల యొక్క పునరావృత స్థాన ఖచ్చితత్వం± 0.01 మిమీ
కట్టింగ్ పదార్థం యొక్క మందం (పదార్థం ప్రకారం)0.2 - 25 మిమీ
డ్రైవర్ మోడల్దిగుమతి చేసుకున్న సర్వో మోటార్
విద్యుత్ అవసరం380 వి, 50/60 హెర్ట్జ్
పని ఉష్ణోగ్రత0-45 ℃
నిరంతర పని సమయం24 గంటలు
యంత్ర బరువుసుమారు 12000 కిలోలు
విద్యుత్ సరఫరా మొత్తం రక్షణ స్థాయిIP54

వివరణాత్మక చిత్రాలు


పేరు: మెషిన్ బాడీ మరియు యాక్సెసోరియా .600 ℃ హీట్ ట్రీట్మెంట్, ఓవెన్లో 24 గంటలు శీతలీకరణ, ఖచ్చితమైన CO2 ప్రొటెక్షన్ వెల్డింగ్, వైకల్యం లేకుండా 20 సంవత్సరాల వినియోగాన్ని నిర్ధారించడానికి.
b. సింక్రోనస్ X / Y / Z అక్షాలు: Z- అక్షం 150 మిమీ నడుపుతుంది, ఇది అనేక రకాల లోహపు పలకలను కత్తిరించడానికి అనువైనది.
c. అధిక నాణ్యత దాని మన్నిక మరియు సులభంగా నిర్వహణకు హామీ ఇస్తుంది.
పేరు:ఎసి సర్వో మోటర్ & డ్రైవర్ అధునాతన ప్లానెటరీ రిడ్యూసర్‌తో పాటు దిగుమతి చేసుకున్న సర్వో మోటర్ (రెండు సర్వో మోటార్లు నడిచే వై-యాక్సిస్) స్థిరమైన, ఖచ్చితమైన మరియు నమ్మదగిన డ్రైవ్‌ను నిర్ధారిస్తుంది.
పేరు:ప్రెసిషన్ లీనియర్ గైడ్స్ అధునాతన కట్టింగ్ సిస్టమ్, లేజర్ పవర్ మరియు సర్వో కదలికలు ఒకదానికొకటి సరిగ్గా సరిపోతాయి, అధిక ప్రాసెసింగ్ వేగం మరియు ఖచ్చితత్వాన్ని నిర్ధారించడానికి దిగుమతి చేసుకున్న హై ప్రెసిషన్ గేర్ మరియు ర్యాక్ డ్రైవ్ సిస్టమ్, ఎక్స్ఛేంజ్ డబుల్ వర్క్ టేబుల్ ..
పేరు:కట్టింగ్ హెడ్ కాంటాక్ట్‌లెస్ కట్టింగ్ హెడ్ ఆటో ఎత్తు ట్రాకింగ్ మరియు యాంటీ-తాకిడి యొక్క పనితీరును కలిగి ఉంది, ఇది ఒకే అవుట్పుట్ శక్తి కింద కట్టింగ్ వేగం, సున్నితత్వం మరియు కట్టింగ్ ఖచ్చితత్వాన్ని బాగా మెరుగుపరుస్తుంది. ఒక్క మాటలో చెప్పాలంటే, కట్టింగ్ సామర్థ్యాన్ని పెంచవచ్చు.
పేరు:లేజర్ సోర్స్‌ఫాస్ట్ వేగం, అధిక ఖచ్చితమైన కట్టింగ్ లైన్ మరియు మృదువైన కట్టింగ్ ఎడ్జ్

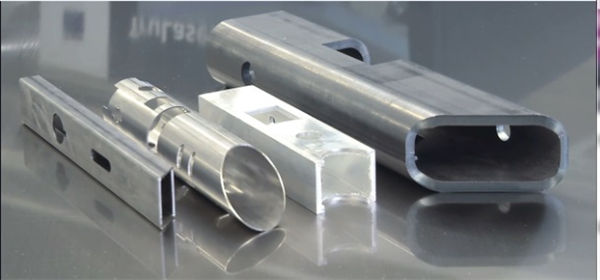

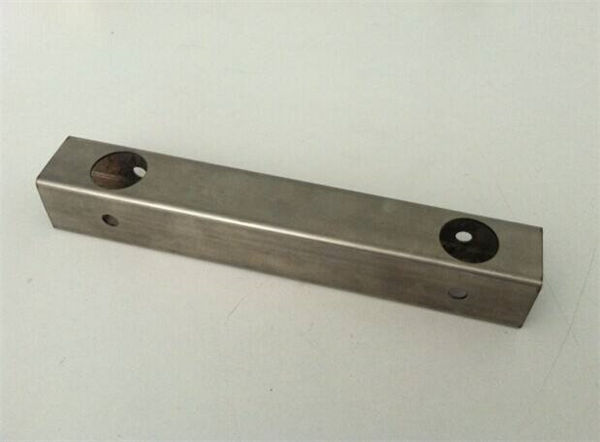

కట్టింగ్ నమూనాలు


శిక్షణ


ఒప్పందంపై సంతకం చేసిన తరువాత, పరికరాలు మరియు ఆపరేటింగ్ ఎసెన్షియల్స్, 1-3 రోజుల గురించి తగినంత శిక్షణ సమయం, శిక్షణా కంటెంట్ ఈ క్రింది విధంగా ఉంటుంది: సాంకేతిక నిపుణుడు మా ఫ్యాక్టరీకి రావడానికి ఏర్పాట్లు చేయవచ్చు.
ఎ) సాధారణ డ్రాయింగ్ సాఫ్ట్‌వేర్ శిక్షణ;
బి) శిక్షణా విధానాలపై మరియు వెలుపల యంత్రం;
సి) నియంత్రణ ప్యానెల్ మరియు సాఫ్ట్‌వేర్ పారామితుల యొక్క ప్రాముఖ్యత, పారామితుల పరిధి యొక్క అమరిక;
d) యంత్రం యొక్క ప్రాథమిక శుభ్రపరచడం మరియు నిర్వహణ;
ఇ) సాధారణ హార్డ్‌వేర్ ట్రబుల్షూటింగ్;
f) ఆపరేషన్ జాగ్రత్త
