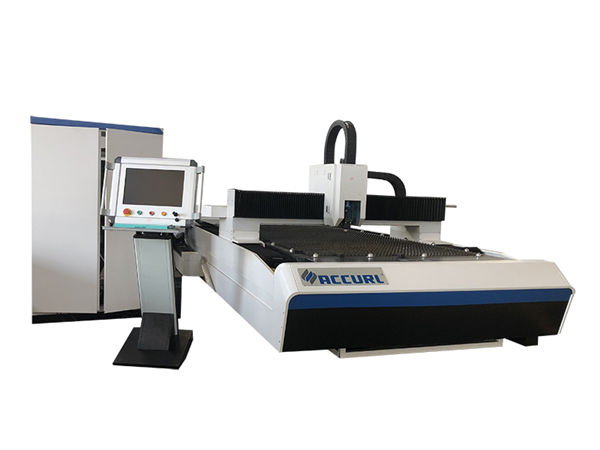

పైపులు మరియు షీట్ కోసం ఫైబర్ లేజర్ కట్టింగ్ మెషిన్

పైపులు మరియు షీట్ కోసం ఫైబర్ లేజర్ కట్టింగ్ మెషిన్

వస్తువు యొక్క వివరాలు


ధృవీకరణ: CE
చెల్లింపు & షిప్పింగ్ నిబంధనలు:
కనిష్ట ఆర్డర్ పరిమాణం: 1 సెట్
ధర: చర్చించదగినది
ప్యాకేజింగ్ వివరాలు: 1 * 20GP కంటైనర్
డెలివరీ సమయం: 30 రోజులు
చెల్లింపు నిబంధనలు: ఎల్ / సి, డి / ఎ, టి / టి, డి / పి, వెస్ట్రన్ యూనియన్, ఎల్ / సి
సరఫరా సామర్థ్యం: నెలకు 50 సెట్లు

వివరణాత్మక ఉత్పత్తి వివరణ


అప్లికేషన్ ::అన్ని మెటల్ మెటీరియల్మందం తగ్గించడం:ఎస్ఎస్ 10 ఎంఎం వరకు, ఎంఎస్ 22 సెం.మీ వరకు
లేజర్ రకం ::ఫైబర్CNC లేదా కాదు ::అవును
శీతలీకరణ మోడ్ ::నీటి శీతలీకరణనియంత్రణ సాఫ్ట్‌వేర్ ::Cypcut
గ్రాఫిక్ ఫార్మాట్ మద్దతు ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTమూల ప్రదేశం::చైనా
మోడల్ సంఖ్య::టై-3015DGఅమ్మకాల తర్వాత సేవ అందించబడింది ::విదేశాలలో సర్వీస్ మెషినరీకి ఇంజనీర్లు అందుబాటులో ఉన్నారు
పునరావృత ఖచ్చితత్వం ::+ -0.03mmనిర్వహణా ఉష్నోగ్రత::0 ° C-45 ° C
పని తేమ ::5%-95%లేజర్ మూలం:చైనీస్ లేదా దిగుమతి
వోల్టేజ్::AC380V ± 10% 50HZ (60HZ)కట్టింగ్ ప్రాంతం:3000 * 1500 మిమీ స్టాండర్డ్, పెద్దది అనుకూలీకరించవచ్చు

Fiber Laser Cutting Machine for Pipes and Sheet

మెషిన్ బాడీ


1. మా మెషిన్ బాడీ 8 ఎంఎం స్టీల్ స్ట్రక్చర్, 600 హీట్ ట్రీట్మెంట్, ప్రెసిస్ వెల్డింగ్, వైకల్యం లేకుండా 20 సంవత్సరాల వాడకాన్ని నిర్ధారించుకోండి.
2. మెగ్నీషియం అల్లాయ్ కాస్టింగ్ తో క్రేన్, వైకల్యం లేకుండా బలమైన స్థిరత్వం, వేగవంతమైన కదలిక.
3. మెషిన్ బాడీకి రెండు వైపులా అధిక సామర్థ్య జోనింగ్ ధూమపాన వ్యవస్థ, బలమైన సెగ్మెంటెడ్ డస్ట్ మరియు ధూమపాన సేకరణ, ఇది కార్మికునికి హానిని తగ్గిస్తుంది.
4. దిగుమతి చేసుకున్న ప్రెసిషన్ ఫ్లాంజ్ రిడ్యూసర్ మరియు సర్వో మోటర్, వేగంగా నడుస్తున్న వేగం.
5. మెషిన్ బెడ్‌పై 70 బ్లేడ్లు మరియు 6 స్లైడ్ బార్‌లు, మెషిన్ హెచ్చరికను తగ్గించడానికి క్లోజ్ బ్లేడ్‌లతో, షీట్లను సులభంగా అప్‌లోడ్ చేయడానికి మరియు డౌన్‌లోడ్ చేయడానికి సిలిండర్లతో పనిచేసే స్లైడ్ బార్‌లు.
6. ఫ్లెక్సిబుల్ లోడింగ్ బాక్స్ ముందు మరియు రెండు వైపులా మెషీన్ వర్కింగ్ కండిషన్‌కు నమ్మకంగా ఉంటుంది.

స్పెసిఫికేషన్


లేజర్ మూలంIPG / Raycus / Nlight
మెషిన్ బాడీక్రేన్ నిర్మాణం
పని ప్రయాణందాణా పరికరంతో హై ప్రెసిషన్ బాల్ స్క్రూ సంఖ్యా నియంత్రణ పట్టిక
గరిష్టంగా నడుస్తున్న వేగం80m / min-90g / min
X / Y స్థాన ఖచ్చితత్వం0.03mm / m
విద్యుత్ పంపిణి380V 50Hz / 60Hz
X / Y పునరావృత స్థాన ఖచ్చితత్వం± 0.03mm
ఉష్ణోగ్రత నడుస్తోంది0 ° C-45 ° C
గరిష్ట త్వరణం1.0G
యంత్ర స్థూల శక్తి<16KVA
అప్లైడ్ మెటీరియల్స్సన్నని తేలికపాటి ఉక్కు, స్టెయిన్లెస్ స్టీల్ మరియు ఇతర రకాల లోహ పలకలు
కట్టింగ్ ఏరియా3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
మొత్తం బరువు4600KGS

వివరణాత్మక చిత్రాలు






పేరు:మెషిన్ బాడీ మరియు ఉపకరణాలు

a.600 వేడి చికిత్స, పొయ్యిలో 24 గంటలు శీతలీకరణ, ఖచ్చితమైన CO2 రక్షణ వెల్డింగ్, వైకల్యం లేకుండా 20 సంవత్సరాల వినియోగాన్ని నిర్ధారించడానికి.
b. సింక్రోనస్ X / Y / Z అక్షాలు: Z- అక్షం 150 మిమీ నడుపుతుంది, ఇది అనేక రకాల లోహపు పలకలను కత్తిరించడానికి అనువైనది.
c. అధిక నాణ్యత దాని మన్నిక మరియు సులభంగా నిర్వహణకు హామీ ఇస్తుంది.

పేరు:ఎసి సర్వో మోటార్ & డ్రైవర్

అధునాతన ప్లానెటరీ రిడ్యూసర్‌తో పాటు దిగుమతి చేసుకున్న సర్వో మోటార్ (రెండు సర్వో మోటార్లు నడిచే Y- అక్షం) స్థిరమైన, ఖచ్చితమైన మరియు నమ్మదగిన డ్రైవ్‌ను నిర్ధారిస్తుంది.

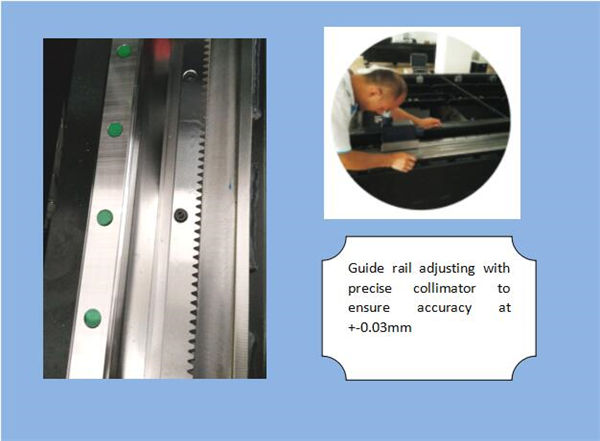

పేరు:ప్రెసిషన్ లీనియర్ గైడ్స్

అధునాతన కట్టింగ్ సిస్టమ్, లేజర్ పవర్ మరియు సర్వో కదలికలు ఒకదానికొకటి సరిగ్గా సరిపోతాయి, అధిక ప్రాసెసింగ్ వేగం మరియు ఖచ్చితత్వాన్ని నిర్ధారించడానికి దిగుమతి చేసుకున్న అధిక ప్రెసిషన్ గేర్ మరియు ర్యాక్ డ్రైవ్ సిస్టమ్, మార్పిడి చేయగల డబుల్ వర్క్ టేబుల్ ..

పేరు:తల కత్తిరించడం



కాంటాక్ట్‌లెస్ కట్టింగ్ హెడ్ ఆటో ఎత్తు ట్రాకింగ్ మరియు యాంటీ-కొలిక్షన్ యొక్క పనితీరును కలిగి ఉంది, ఇది అదే అవుట్పుట్ శక్తి కింద కట్టింగ్ వేగం, సున్నితత్వం మరియు కట్టింగ్ ఖచ్చితత్వాన్ని బాగా మెరుగుపరుస్తుంది. ఒక్క మాటలో చెప్పాలంటే, కట్టింగ్ సామర్థ్యాన్ని పెంచవచ్చు.





పేరు:లేజర్ మూలం

వేగవంతమైన వేగం, అధిక ఖచ్చితత్వ కట్టింగ్ లైన్ మరియు మృదువైన కట్టింగ్ ఎడ్జ్

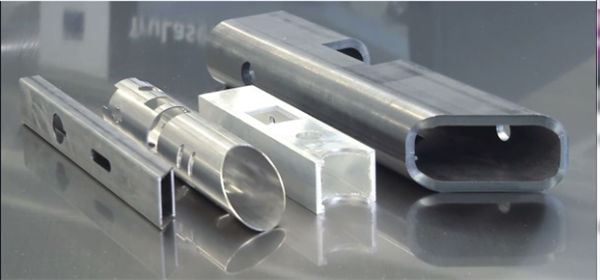

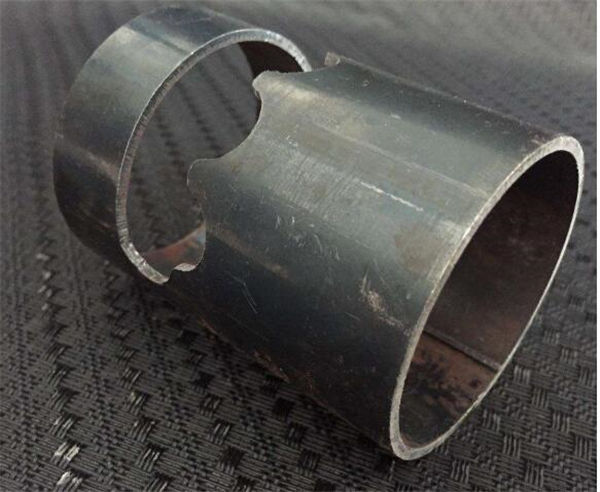

కట్టింగ్ నమూనాలు


నమూనాలు:

శిక్షణ


ఒప్పందంపై సంతకం చేసిన తరువాత, పరికరాలు మరియు ఆపరేటింగ్ ఎసెన్షియల్స్, 1-3 రోజుల గురించి తగినంత శిక్షణ సమయం, శిక్షణా కంటెంట్ ఈ క్రింది విధంగా ఉంటుంది: సాంకేతిక నిపుణుడు మా ఫ్యాక్టరీకి రావడానికి ఏర్పాట్లు చేయవచ్చు.
ఎ) సాధారణ డ్రాయింగ్ సాఫ్ట్‌వేర్ శిక్షణ;
బి) శిక్షణా విధానాలపై మరియు వెలుపల యంత్రం;
సి) నియంత్రణ ప్యానెల్ మరియు సాఫ్ట్‌వేర్ పారామితుల యొక్క ప్రాముఖ్యత, పారామితుల పరిధి యొక్క అమరిక;
d) యంత్రం యొక్క ప్రాథమిక శుభ్రపరచడం మరియు నిర్వహణ;
ఇ) సాధారణ హార్డ్‌వేర్ ట్రబుల్షూటింగ్;
f) ఆపరేషన్ జాగ్రత్త,

వారంటీ


ఒక). 1 మెటల్ పైపు లేజర్ కట్టింగ్ మెషిన్ మొత్తం యంత్రం కోసం (మానవ నిర్మిత నష్టం చర్చలు జరుపుతారు.).
బి). లేజర్ మూలం 2 సంవత్సరాల వారంటీ
సి). జీవితకాల నిర్వహణ మరియు విడిభాగాల సరఫరా
d). ఆపరేషన్ సిబ్బందికి ఉచిత శిక్షణ. (ఇంజనీర్ విదేశాలకు వెళ్ళవచ్చు చర్చలు.)
