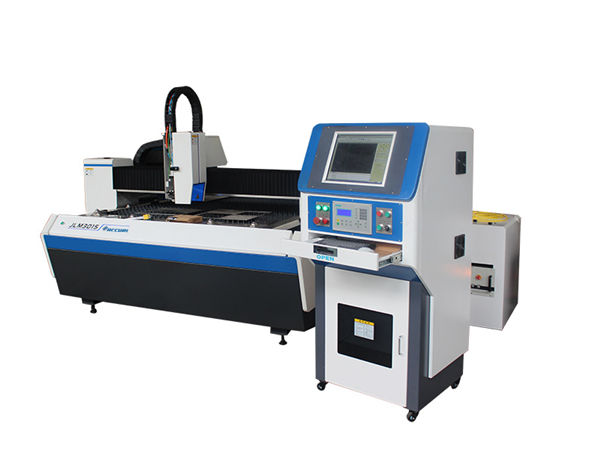

అధిక ఖచ్చితత్వం చిన్న సన్నని షీట్ మెటల్ లేజర్ కట్టింగ్ యంత్రాలు వ్యతిరేక తుప్పు దుస్తులు

వస్తువు యొక్క వివరాలు

ధృవీకరణ: ISO9001: 2008

చెల్లింపు & షిప్పింగ్ నిబంధనలు:

కనిష్ట ఆర్డర్ పరిమాణం: 1 యూనిట్

ధర: సంధి

ప్యాకేజింగ్ వివరాలు: చెక్క కేసు

డెలివరీ సమయం: 7-15 రోజులు

సరఫరా సామర్థ్యం: నెలకు 2000 యూనిట్లు

వివరణాత్మక ఉత్పత్తి వివరణ

ఉత్పత్తి పేరు:	హై ప్రెసిషన్ మెటల్ ఫైబర్ లేజర్ కట్టింగ్ మెషిన్	లేజర్ పవర్:	500W / 800W
పని ప్రాంతం:	500 * 500mm	గరిష్టంగా కదిలే వేగం:	60m / min
స్థాన ఖచ్చితత్వం:	.0 0.01-0.03	పోవ్ సరఫరా:	3 × 380 వి ± 10% 220 వి ± 10%
ప్యాకేజీ:	చెక్క కేసు	వారంటీ:	1 సంవత్సరం

ప్రెసిషన్ లేజర్ కట్టింగ్ మెషీన్ RISE LASER చేత రూపొందించబడింది మరియు తయారు చేయబడింది. సన్నని షీట్ మెటల్ అప్లికేషన్ కోసం ప్రముఖ లేజర్ టెక్నాలజీతో స్వీకరించబడింది. ఈ యంత్రాన్ని పాలరాయి మరియు సైప్‌కట్ లేజర్ కట్టింగ్ సిస్టమ్‌తో కలుపుతారు. ఇంటిగ్రేటెడ్ డిజైనింగ్, డ్యూయల్ క్రేన్ లీనియర్ మోటార్ డ్రైవింగ్ సిస్టమ్, ఫ్రెండ్లీ ఇంటర్ఫేస్ మరియు లాంగ్ టర్మ్ స్టేబుల్ వర్కింగ్ తో.

* భద్రతా నిర్మాణం
* తక్కువ వృత్తి, చిన్న వర్క్‌షాప్‌కు మంచిది.
* ఈజీ ఓపెర్టయాన్
* ప్రముఖ సైప్‌కట్ కట్టింగ్ సిస్టమ్, ఉపయోగించడానికి సులభం.
* తుప్పు వ్యతిరేక దుస్తులు
* ప్రసార భాగాల ఉచిత నిర్వహణ, తినివేయు పదార్థాల కోత అందుబాటులో ఉంది.
* స్థిరమైన మరియు మన్నికైన
* మార్బుల్ మెషిన్ టూల్, తక్కువ వక్రీకరణ, అధిక స్థిరత్వం, అధిక వేగం పనిచేసేటప్పుడు యాంటీ షాక్.
* ప్రెసిషన్ కటింగ్
* ఉత్తమ కట్టింగ్ స్విట్జర్లాండ్ రేటూల్స్ లేజర్ కటింగ్ హెడ్ నుండి వస్తుంది
* ఫైబర్ లేజర్స్
* మంచి నాణ్యత మరియు స్థిరత్వంతో తయారు చేసిన టాప్ బ్రాండ్ ఫైబర్ లేజర్‌లతో చైనా స్వీకరించబడింది.
* ప్రెసిషన్ మోషన్ మెకానిజం
* డ్యూయల్ లీనియర్ మోటార్ డ్రైవింగ్ సిస్టమ్ కట్టింగ్ ఖచ్చితత్వం మరియు సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

^{ఆకృతీకరణ}

^#	^అంశం	^{స్పెసిఫికేషన్}	^{బ్రాండ్}	^{వ్యాఖ్య}
¹	^{లేజర్ మూలం}	^800W	^Maxphotonics
²	^{సరళ మోటారు}		^Raytools
³	^{ఆప్టికల్ గ్రేటింగ్}	^{రిజల్యూషన్ 0.5μm}	^{స్పెయిన్}
⁴	^{డ్రైవర్}		^servotronix
⁵	^{Z అక్షం స్క్రూ మాడ్యూల్ సమూహం}		^{ఎంపవర్}
⁶	^{లేజర్ కటింగ్ హెడ్}	^BT230	^Raytools
⁷	^{ప్రెసిషన్ లీనియర్ గైడ్ రైలు}		^Hiwin
⁸	^{మార్బుల్}	^{18001350200}	^{షాన్డాంగ్}
⁹	^{అవయవ కవర్}	^{ప్రామాణిక}	^Raytools
¹⁰	^{యంత్ర పదార్థం}	^{ప్రామాణిక}	^Raytools	^{ఏవియేషన్ అల్యూమినియం-మిశ్రమం}

^{పరామితి}

^{మోడల్}		⁵⁰⁵⁰
^{పని పరిమాణం}		^{500 × 500 (mm)}
^{మాక్స్. త్వరణం}		^1.2g
^{X యాక్సిస్}	^{మాక్స్. కదిలే వేగం}	^{60m / min}
	^రూట్	^500mm
	^{స్థాన ఖచ్చితత్వం}	^{± 0.01mm}
	^{పునరావృత ఖచ్చితత్వం}	^{± 0.004mm}
^{వై యాక్సిస్}	^{మాక్స్. కదిలే వేగం}	^{60m / min}
	^రూట్	^500mm
	^{స్థాన ఖచ్చితత్వం}	^{± 0.01mm}
	^{పునరావృత ఖచ్చితత్వం}	^{± 0.004mm}
^{Z యాక్సిస్}	^రూట్	^100mm

^{పనిచేయగల స్థితి}

¹	^{పని ఉష్ణోగ్రత}	^{-10 ℃ ~ 45 ℃}
²	^{సాపేక్ష ఆర్ద్రత}	^{＜ 90% కండెన్సర్ లేదు}
³	^{పర్యావరణ}	^{మంచి వెంటిలేషన్, వైబ్రేషన్ లేదు}
⁴	^{విద్యుత్ పంపిణి}	^{3 × 380 వి ± 10% 220 వి ± 10%}
⁵	^{శక్తి పౌన .పున్యం}	^50Hz

యంత్ర ప్రతిపాదన

4.1 మెషిన్ రాక్ పాలరాయి నిర్మాణం మరియు యుఎస్ సిఎన్సి లేజర్ కటింగ్ వ్యవస్థను అవలంబిస్తుంది. ఇంటిగ్రేటెడ్ డిజైనింగ్‌తో, క్రేన్ మిల్లింగ్ మెషిన్ ప్రాసెసింగ్ ద్వారా, కదలికను ఖచ్చితమైనదిగా చేయడానికి .లీనియర్ మోటార్ డ్రైవింగ్ సిస్టమ్, స్నేహపూర్వక ఇంటర్ఫేస్ మరియు దీర్ఘకాలిక స్థిరమైన పని.
అధిక ఖచ్చితత్వంతో, తక్కువ రాపిడితో మరియు సమీకరించటానికి లేదా మార్పిడి చేయడానికి సులువుగా టిహెచ్‌కె జపాన్ ప్రెసిషన్ లీనియర్ గైడ్ రైలును స్వీకరించారు.

4. 2 లేజర్ కటింగ్ హెడ్
ఆటో ఫోకస్ సిస్టమ్‌తో BT230 (రేటూల్స్, స్విట్జర్లాండ్ బ్రాండ్) లేజర్ కట్టింగ్ హెడ్. ఇది పదార్థాల వ్యర్థాలను వక్రీకరణ కోత నుండి నిరోధించవచ్చు. రక్షణ గాజు కట్టింగ్ హెడ్ లోపల ముఖ్యమైన ఆప్టికల్ భాగాల తక్కువ ఖర్చును ఉంచగలదు మరియు రక్షించగలదు. ఫ్లాట్ కాని మెటల్ షీట్ ప్రాసెసింగ్ కోసం ఆటో ఫోకస్ సిస్టమ్ అనుకూలంగా ఉంటుంది. అధిక నాణ్యత గల లేజర్‌లతో కలిపి సిటిమిక్, మెడికల్, సెమీకండక్టర్ మరియు ఇతర పరిశ్రమలలో బిటి 230 ను విస్తృతంగా ఉపయోగించవచ్చు.

^collimation	^100mm
^{దృష్టి}	^125mm
^{ఆప్టికల్ ఎపర్చరు}	^25mm
^{నోజెల్ (సింగిల్)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{లెన్స్ పదార్థాలు}	^{క్వార్ట్జ్}
^{ఫైబర్ ప్లగ్}	^QBH
^{సహాయక ఒత్తిడి}	^{మాక్స్. 20bar}
^{బరువు}	^{~ 1.5Kg}

4. 3 నియంత్రణ వ్యవస్థ

ప్రొఫెషనల్ పిసి ఇండస్ట్రియల్ కంప్యూటర్ ఆపరేషన్, గ్రాఫికల్ ఇంటర్ఫేస్, ఆపరేట్ చేయడం సులభం, ప్రొఫెషనల్ కట్టింగ్ కంట్రోల్ సాఫ్ట్‌వేర్ యొక్క ఉపయోగం వివిధ రకాల గ్రాఫిక్స్ మరియు టెక్స్ట్, రియల్ టైమ్ ప్రాసెసింగ్, సపోర్ట్ సిఎడి, కోరల్‌డ్రా మరియు ఇతర ప్రొఫెషనల్ మ్యాపింగ్ సాఫ్ట్‌వేర్‌లను ఉచితంగా రూపొందించగలదు.
. అధిక-నాణ్యత పారిశ్రామిక కంప్యూటర్ నియంత్రణ ఆపరేషన్
. అధిక సామర్థ్యం, సిఎన్‌సి కట్టింగ్ వ్యవస్థను ఆపరేట్ చేయడం సులభం
. Z అక్షం ఆటోమేటిక్ ట్రాకింగ్ ఫంక్షన్
సిఎన్‌సి కట్టింగ్ కంట్రోల్ సిస్టమ్
సిఎన్‌సి కట్టింగ్ కంట్రోల్ సిస్టమ్ అంటే విండోస్ ఎక్స్‌పి ప్రొఫెషనల్ డెవలప్‌మెంట్ ఆధారంగా అధిక-పనితీరు నియంత్రణ కార్డును ఉపయోగించడం, సిఎన్‌సి కంట్రోల్ సిస్టమ్‌తో పూర్తిగా డాకింగ్ చేయడం, అందువల్ల, రియల్ టైమ్ కంట్రోల్ మరియు సాఫ్ట్‌వేర్ మెషిన్ మరియు లేజర్ సోర్స్‌ల మధ్య మరింత సౌకర్యవంతంగా మరియు వేగంగా పెరుగుతుంది.

నియంత్రణ వ్యవస్థ యొక్క ప్రధాన లక్షణాలు

స్థిరమైన ఆపరేషన్, మంచి వ్యతిరేక జోక్యం సామర్థ్యం
వేగంగా కదిలే వేగం, సున్నితమైన ప్రారంభం మరియు ఆపు
మంచి కట్టింగ్ ప్రభావం, వేగంగా కట్టింగ్ వేగం
పెద్ద డేటా ప్రాసెసింగ్ కోసం మెరుగైన సామర్థ్యం
అవుట్పుట్ నియంత్రణ: ఏకీకృత ఎంటిటీ అవుట్పుట్ మోడ్కు మద్దతు ఇవ్వండి, కటింగ్ ప్రారంభించడానికి ఏదైనా స్థానానికి మద్దతు ఇవ్వండి, NC మరియు గ్రాఫిక్స్ రెండు అవుట్పుట్ మోడ్లతో కలిపి, స్టాప్ పారామితుల తరువాత సవరించవచ్చు.

సాఫ్ట్వేర్

l ఇంగ్లీష్ వెర్షన్ అందుబాటులో ఉంది
l ప్రాసెసింగ్ ఫైల్‌లను తిరిగి లెక్కించినట్లుగా సేవ్ చేస్తోంది
l వర్కింగ్ మోషన్ మరియు కట్టింగ్ స్టేట్ డిస్‌ప్లే
l DXF, అంతర్జాతీయ G కోడ్ NC ఫైళ్ళకు మద్దతు ఇవ్వగలదు.
l గణనను స్వయంచాలకంగా కత్తిరించడం
l ప్రాసెసింగ్ అవసరాల ప్రకారం, కట్టింగ్ ప్రారంభ స్థానం మరియు ప్రాసెసింగ్ దిశను మార్చడానికి ఇది మద్దతు ఇస్తుంది, అదే సమయంలో, సిస్టమ్ డైనమిక్స్ లైన్ స్థానానికి మార్గనిర్దేశం చేయడానికి లేదా మార్గనిర్దేశం చేయడానికి సర్దుబాటు చేస్తుంది.
ఫైళ్ళను దిగుమతి చేసేటప్పుడు లేదా మాన్యువల్ సర్దుబాటు చేసేటప్పుడు పని సమయాన్ని ఆప్టిమైజ్ చేయండి.
సమూహం నుండి దిగుమతి చేయబడిన మరియు వర్తించే పాక్షిక డేటా అందుబాటులో ఉంది
ఆటోమేటిక్ గూడు సాఫ్ట్‌వేర్ CAM
అధిక ప్రతిస్పందన, అధిక నమూనా రేటు, అధిక ప్రసార రేటు, సర్వో వ్యవస్థ యొక్క స్థిరత్వానికి హామీ ఇస్తుంది, సిస్టమ్ ద్వారా, ఒక కీ సెన్సార్ పనిని క్రమాంకనం చేస్తుంది.
ఈథర్‌కాట్ బస్ సిఎన్‌సి సిస్టమ్ (అహెడ్‌టెక్స్) మరింత కలయిక ఇంటర్‌ఫేస్ కోసం నియంత్రణను సరళంగా సమర్ధించగలదు .మాచింగ్ ఖచ్చితత్వాన్ని నిర్ధారించడానికి వివిధ రకాల షాఫ్ట్ పిచ్ పరిహారాలకు మద్దతు ఇవ్వండి.
భాగాల గణాంకాలు మరియు ఉత్పత్తి పరిమాణాన్ని ప్రాసెస్ చేయడానికి నిర్వహణ.

^{సిద్ధాంతం కట్టింగ్ పరామితి}

^{పవర్ (W)}	^{మెటీరియల్}	^{గణము (మిమీ)}	^{కట్టింగ్ వేగం (m / min)}	^{గ్యాస్}
⁸⁰⁰	^{స్టెయిన్లెస్ స్టీల్}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{కార్బన్ స్టీల్}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
