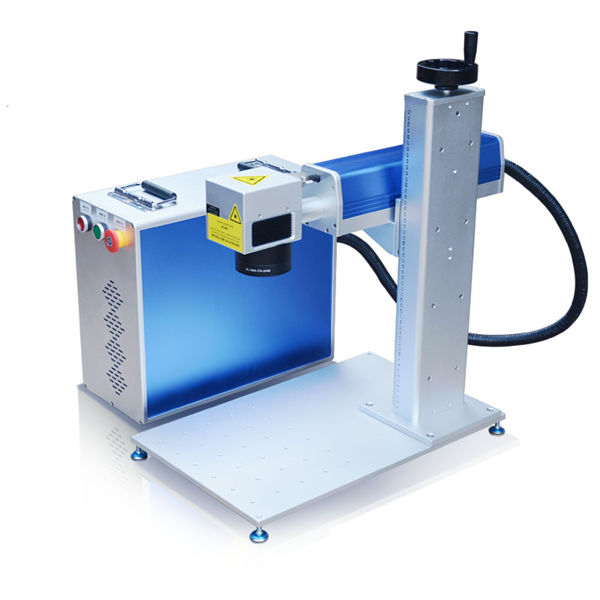

fiber laser engraving machine 10 meter machine body design

వస్తువు యొక్క వివరాలు

ధృవీకరణ: CE
చెల్లింపు & షిప్పింగ్ నిబంధనలు:
కనిష్ట ఆర్డర్ పరిమాణం: 1 సెట్
ధర: చర్చించదగినది
ప్యాకేజింగ్ వివరాలు: 1 * 40GP కంటైనర్
డెలివరీ సమయం: 30 రోజులు
చెల్లింపు నిబంధనలు: ఎల్ / సి, డి / ఎ, టి / టి, డి / పి, వెస్ట్రన్ యూనియన్

వివరణాత్మక ఉత్పత్తి వివరణ

అప్లికేషన్:	అన్ని మెటల్ మెటీరియల్	మందం తగ్గించడం:	Upto 1mm SS
లేజర్ రకం:	దిగుమతి చేసిన అసలు ఫైబర్ లేజర్	మాక్స్ కట్టింగ్ మందం:	20mm / CS; 10mm / SS
కనిష్ట వెడల్పు:	0.1mm	నియంత్రణ సాఫ్ట్‌వేర్:	Cypcut
గ్రాఫిక్ ఫార్మాట్ మద్దతు:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
పునరావృత ఖచ్చితత్వం:	+/- 0.03mm	నిర్వహణా ఉష్నోగ్రత:	0 ° C-45 ° C
శీతలీకరణ మోడ్:	నీటి శీతలీకరణ	లేజర్ మూలం:	IPG / Nlight / Raycus / మాక్స్
వోల్టేజ్:	AC380V ± 10% 50HZ (60HZ)	కట్టింగ్ ప్రాంతం:	3000x1500mm

అప్లికేషన్

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	అంశం
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

లేజర్ మూలం మాధ్యమం	ఫైబర్
కట్టింగ్ పరిధి (L * W)	10000 mm × 15000 mm
Z యాక్సిల్ స్ట్రోక్	250 మి.మీ.
మాక్స్. స్థాన వేగం	120 మీ / నిమి
X, Y యాక్సిల్ మాక్స్. వేగాన్ని వేగవంతం చేస్తుంది	1.0G
శీతలీకరణ రూపం	నీటి శీతలీకరణ
లేజర్ తరంగదైర్ఘ్యం	1070nm
లేజర్ మూలం యొక్క అవుట్పుట్ శక్తి	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (ఆప్షనల్)
Min. కట్టింగ్ గ్యాప్	0.1 మిమీ
X, Y మరియు Z ఇరుసుల స్థాన ఖచ్చితత్వం	± 0.03 మిమీ
X, Y మరియు Z ఇరుసుల యొక్క పునరావృత స్థాన ఖచ్చితత్వం	± 0.01 మిమీ
కట్టింగ్ పదార్థం యొక్క మందం (పదార్థం ప్రకారం)	0.2 - 25 మిమీ
డ్రైవర్ మోడల్	దిగుమతి చేసుకున్న సర్వో మోటార్
విద్యుత్ అవసరం	380 వి, 50/60 హెర్ట్జ్
పని ఉష్ణోగ్రత	0-45 ℃
నిరంతర పని సమయం	24 గంటలు
యంత్ర బరువు	సుమారు 12000 కిలోలు
విద్యుత్ సరఫరా మొత్తం రక్షణ స్థాయి	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	పరామితి	వ్యాఖ్య
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

కట్టింగ్ నమూనాలు

ప్రీ-సేల్ సర్వీస్

1. ఉచిత నమూనా కట్టింగ్,
ఉచిత నమూనా కట్టింగ్ / పరీక్ష కోసం, దయచేసి మీ CAD ఫైల్‌ను మాకు పంపండి, మేము ఇక్కడ కట్టింగ్ చేస్తాము మరియు మీకు కట్టింగ్ చూపించడానికి వీడియో చేస్తాము లేదా కట్టింగ్ నాణ్యతను తనిఖీ చేయడానికి మీకు నమూనా పంపండి.
2. అనుకూలీకరించిన యంత్ర రూపకల్పన
కస్టమర్ యొక్క అప్లికేషన్ ప్రకారం, కస్టమర్ యొక్క సౌలభ్యం మరియు అధిక ఉత్పత్తి సామర్థ్యం కోసం మేము మా యంత్రాన్ని సవరించవచ్చు.

అమ్మకాల తరువాత సేవ

జ. సంస్థాపన, ఆపరేషన్, నిర్వహణ మరియు ఇబ్బంది-షూటింగ్ కోసం శిక్షణా వీడియో మరియు యూజర్ యొక్క మాన్యువల్‌ను ఆంగ్లంలో సరఫరా చేస్తారు మరియు ఇ-మెయిల్, ఫ్యాక్స్, టెలిఫోన్, స్కైప్ ద్వారా సాంకేతిక మార్గదర్శిని ఇవ్వాలి….
బి. మేము సంస్థ యొక్క సంస్థాపన మరియు శిక్షణ కోసం సాంకేతిక నిపుణులను అందిస్తున్నాము, కస్టమర్ వీసా, టికెట్, స్థానిక జీవన వ్యయాన్ని కవర్ చేస్తుంది.
సి. కస్టమర్ మా ఫ్యాక్టరీకి శిక్షణ కోసం రావచ్చు. మేము సంస్థాపన, ఆపరేషన్, మెషిన్ ట్రబుల్-షూటింగ్ మరియు నిర్వహణ శిక్షణను అందిస్తాము.
మా వర్క్‌షాప్‌లో శిక్షణ సమయంలో, మేము 7 రోజులు ఉచిత శిక్షణ మరియు జీవన వ్యయాన్ని అందిస్తున్నాము, 2 మందిని పరిమితం చేస్తాము.

వారంటీ

a) .1 మొత్తం యంత్రానికి సంవత్సరం (మానవ నిర్మిత నష్టం చర్చలు.).
బి) .లేజర్ మూలం 2 సంవత్సరాల వారంటీ
సి). జీవితకాల నిర్వహణ మరియు విడిభాగాల సరఫరా
d). ఆపరేషన్ సిబ్బందికి ఉచిత శిక్షణ. (ఇంజనీర్ విదేశాలకు వెళ్ళవచ్చు చర్చలు.)

ఎఫ్ ఎ క్యూ

Q1: నాకు ఉత్తమమైన యంత్రాన్ని ఎలా పొందగలను?
మీరు మీ పని సామగ్రిని, పిక్చర్ లేదా వేడియో ద్వారా వివరంగా చెప్పవచ్చు, తద్వారా మా యంత్రం మీ అవసరాన్ని తీర్చగలదా లేదా అనే విషయాన్ని మేము నిర్ధారించగలము. అప్పుడు మేము మీకు మంచి మోడల్ ఇవ్వగలము మా అనుభవం మీద ఆధారపడి ఉంటుంది.

Q2: నేను ఈ రకమైన యంత్రాన్ని ఉపయోగించడం ఇదే మొదటిసారి, ఆపరేట్ చేయడం సులభం కాదా?
మేము మీకు ఆంగ్లంలో మాన్యువల్ మరియు గైడ్ వేడియోని పంపుతాము, ఇది యంత్రాన్ని ఎలా ఆపరేట్ చేయాలో మీకు నేర్పుతుంది. మీరు దీన్ని ఎలా ఉపయోగించాలో ఇంకా నేర్చుకోలేకపోతే, "టీమ్‌వ్యూయర్" ఆన్‌లైన్ సహాయ సాఫ్ట్‌వేర్ ద్వారా మేము మీకు సహాయం చేయవచ్చు. లేదా మేము ఫోన్, ఇమెయిల్ లేదా ఇతర సంప్రదింపు మార్గాల ద్వారా మాట్లాడవచ్చు.

Q3: నా స్థానంలో యంత్రానికి సమస్య ఉంటే, నేను ఎలా చేయగలను?
"సాధారణ ఉపయోగం" కింద యంత్రాలకు ఏదైనా సమస్య ఉంటే మేము మీకు ఉచిత భాగాలను వారంటీ వ్యవధిలో పంపవచ్చు.

Q4: మీరు యంత్రాల కోసం రవాణా ఏర్పాట్లు చేస్తున్నారా?
అవును, ప్రియమైన గౌరవనీయ కస్టమర్లు, FOB లేదా CIF ధర కోసం, మేము మీ కోసం రవాణా ఏర్పాట్లు చేస్తాము. EXW ధర కోసం, క్లయింట్లు తమను లేదా వారి ఏజెంట్ల ద్వారా రవాణాను ఏర్పాటు చేసుకోవాలి.
